一、系統概述

　　保安公司所服務的銀行及其他行業對安防系統防護等級要求最高的場所，也是所有安防產品應用場所中涵蓋安防產品最多的場所。目前銀行及其他行業安防系統構建時，各個子系統相互獨立，管理不便，也存在一定的安防隱患。隨著銀行及其他行業安全防范系統建設的發展需要，現在銀行及其他行業安全防范系統的建設都體現了充分應用現代技術，全方位全天候地對銀行及其他行業實施現代管理的特點。

　　安防系統作為銀行及其他行業防范的技術保障，承擔著很重要的角色。銀行及其他行業要求安防系統除了完成傳統的安防管理之外，還必須為緊急情況下的快速響應和應急指揮提供決策依據和應急預案。而傳統安防系統往往只是起到了通用的監視、控制等作用，在銀行及其他行業環境中明顯存在著不足。針對銀行及其他行業環境的特殊要求，北京中盛益華科技有限公司應用現代最新的通訊技術、計算機技術、網絡技術、自控技術、圖像技術、安防監控技術和弱電集成技術，設計開發了CSVision銀行及其他行業的綜合聯網監控管理系統。

　　為使系統做到高標準，符合現代文明銀行及其他行業規范要求，CSVision銀行及其他行業聯網綜合監控管理系統融合了網絡視頻和數據采集兩大主要功能，集監控系統、報警系統、會議系統、指揮系統、對講系統等功能子系統于一身，由集中控制管理平臺通過網絡對各子系統主機進行管理和控制，實現分布處理、聯動響應的設計要求。并以高智能化的系統支持，使其在應用上具有很強的可操作性和實用性。系統涵蓋銀行及其他行業系統所有活動場所、重要通道、進出入口的監視預警網絡和突發事件處理中心，提升了銀行及其他行業系統整體快速反應能力和協同作戰能力，以達到“向科技要警力”和“科技強警”的目的。

　　二、建設目標

　　保安公司視頻報警聯動系統可以實現保安公司110指揮中心與銀行及其他行業的網絡遠程監控和報警系統的集成，建立一個集圖像、聲音、控制為一體，實時雙向傳輸，中心綜合處理的報警監控聯動遠程管理系統。某保安公司視頻報警聯動系統的設計與實施可以實現如下目標：

　　1.通過本期工程完成原有銀行及其他行業營業網點的報警圖像遠程視頻傳輸系統再改造工程，實現警情視頻圖像上傳到110指揮中心，第一時間掌握現場情況，判斷警情種類，協助公安干警第一時間了解警情、處理警情、合理安排警力的出動。

　　2.在收到各類報警（盜、搶或ATM燒、砸等）信息時，保安公司110指揮中心能及時進行核實，做出應急處理和控制，將銀行及其他行業人力、物力、財力的損失及由此帶來的社會影響降到最低點。

　　3.保安公司110指揮中心可通過查看銀行及其他行業系統的實時錄像或動態檢測感知錄像，為案情偵破工作提供有利證據，為挽回銀行及其他行業的經濟損失提供有利保障。

　　4.保安公司110指揮中心通過點播的方式對各銀行及其他行業營業網點進行巡察，方便及時發現問題，做出快速反應，為出警贏得寶貴的時間，同時變被動接警為主動監管，取代更夫，減輕銀行及其他行業經濟壓力，規避不必要的財務支出。

　　5.避免因某種原因報警系統誤報警情，減少銀行及其他行業系統及公安部門人力、財力的浪費。

　　6.經濟性和效果相兼顧：對銀行及其他行業原有模擬系統的數字化改造，在保證實際效果的同時，充分利用原有監控、報警系統的一些設備，節省銀行及其他行業系統資金投入。

　　三、系統設計

　�。ㄒ唬┫到y(tǒng)體系結構

　　CSVision銀行及其他行業監控報警聯網綜合管理系統采用分布式架構，整個系統是一個多系統、多任務綜合處理、分布式、高度安全的網絡視頻監控系統。采用C/S結構，整個系統由多個符合現代銀行及其他行業需求的子系統構成，并支持服務器集群，以適應大規模應用需要；整個系統充分考慮到原有系統投資和現有系統的領先兩方面因素；整個綜合管理平臺是架設在VPN專網上的全數字化集中管理平臺。

　　1.系統體系結構

　　2.各部分功能描述：

　　對前端數據采集的描述

　　前端數據采集是指對各支行的數據采集，包括音視頻數據信息的采集和報警信息的采集，以及系統擴展的門禁系統等信息的采集。

　　考慮到各支行已有的監控系統和對用戶投資的合理保護，在各支行選擇2~4路重要的視頻通過視頻分配器接入CSV1600系列網絡視頻服務器轉換成數字信號，然后經由系統專網傳入上級監控中心。或直接用DVR接入到CSVision網絡視頻監控管理平臺。

　　考慮到各支行已有的報警系統和對用戶投資的合理保護，各支行報警系統的報警主機加入繼電器模塊，將發生報警行為時由報警設施產生的開關量經由CSV1600系列網絡視頻服務器或直接經過DVR通過專網傳入監控中心。

　　對監控中心的描述

　　在上級監控中心設置一臺服務器安裝CSV網絡視頻監控系統服務器端軟件并接入系統專網，對系統的音視頻信息和報警信息進行統一的管理、授權、存儲和轉發。同時可根據需要設置電視墻，實現方法為通過解碼器把數字信號還原成模擬信號，在電視墻上顯示出來。

　　對監控工作站的描述

　　使用CSV銀行及其他行業監控報警聯網綜合管理系統的用戶，可利用安裝了CSV網絡視頻監控系統客戶端軟件的電腦連入系統專網，根據系統管理員的授權進行登陸，就可以成為監控工作站。

　�。ǘ�）系統集成

　　CSV銀行及其他行業監控報警聯網綜合管理系統建設是以“遠程安全視頻監控系統”為基礎，融合報警子系統、門禁子系統、網絡管理子系統等的復雜高科技系統體系。所以它集成其他相關子系統就是建設整個項目工程的關鍵，以下介紹報警子系統、門禁子系統、網絡管理子系統的集成。

　　1.與報警子系統集成

　　在各支行原有報警系統基礎上增加繼電器模塊，并通過開關量接入到CSV1600系列網絡視頻編碼器，當報警被觸發后，報警信息被網絡視頻編碼器轉換為數據信息后，通過系統專網傳輸到上級監控中心，CSV銀行及其他行業監控報警聯網綜合管理系統對報警信息進行處理。

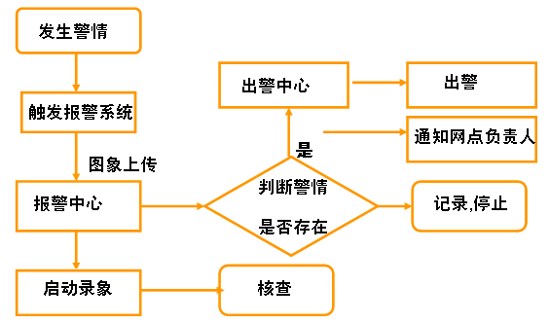

　　系統報警流程圖如下：

　　2.與網絡管理子系統集成

　　網絡管理子系統是用于管理和監測“監控子系統”、“報警子系統”、“門禁子系統”的子系統，是在這幾個子系統的基礎上開發出來的子系統，它能夠自動偵聽各個子系統的運行狀態，能夠自動監測各個子系統的設備運行情況，并及時發現各個子系統或設備的故障，及時上報到維護中心。

　　工作原理：在每個子系統的核心設備或關鍵服務器上運行網絡管理子系統的偵聽模塊，每個偵聽模塊定期將各個核心設備或關鍵服務器的系統運行狀態傳輸到網絡管理服務器上，同時網絡服務器定時對各個核心設備或關鍵服務器進行偵聽，從而能達到確定它們的運行情況。
