應變測量

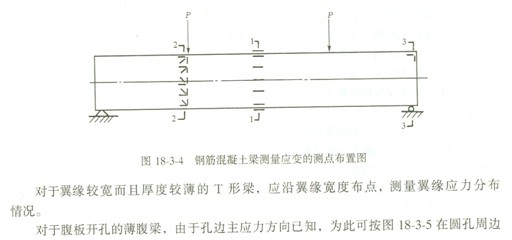

在梁承受正負彎矩最大的截面或彎矩突變的截面上布置測點。對于變截面的梁,則應在抗彎控制截面上布置測點(即在截面較弱而彎矩值較大的截面上)。有時,也需在截面急驟變化的位置上設置測點。

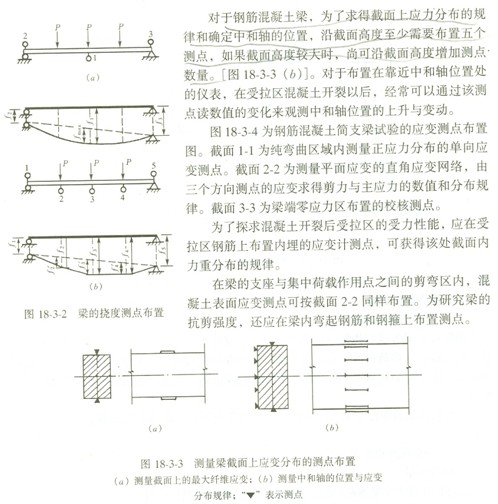

如果只要求測量彎矩引起的最大應力,則只需在梁截面的對稱軸(圖18—3—3a)上下邊緣纖維處安裝應變計即可;蚴窃趯ΨQ軸的兩側各設一個儀表,以求取它的平均應變量。

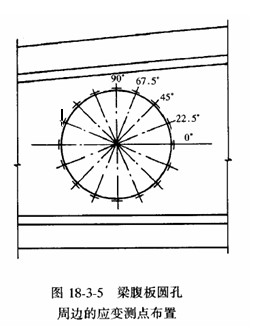

每一象限內切向連續(xù)布置五個單向測點。如能估計最大應力在某一象限,則其他象限內的測點數可減為三點。
